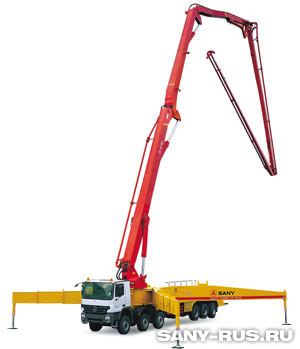

Автобетононасос Sany SY5600THB-66 Китай
Технические характеристики автобетононасоса SANY SY5600THB-66 (пр-во Китай)
| Общие сведения |
| Производитель |
SANY Heavy Industry Co., Ltd. |
| Страна изготовления |
Китай (КНР) |
| Модель |
SY5600THB-66 |
| Тип |
автомобильный бетонный насос (автобетононасос) |
| Параметры |
| Собственный вес, т |
62 |
| Макcимальная скорость, км/ч |
≥ 80 |
| Габаритные размеры, мм |
Длина, мм |
15800 |
| Ширина, мм |
2500 |
| Высота, мм |
3995 |
| Двигатель |
| Тип двигателя |
дизельный с турбонаддувом и промежуточным охлаждением |
| Модель двигателя |
OM502LA |
| Мощность двигателя, кВт |
370 при 1500 об/мин. |
| Рабочий объём двигателя, л |
15,928 |
| Максимальный крутящий момент двигателя, Н·м |
2400 при 1080 об/мин. |
| Соответствие экологическим нормам выхлопа |
Евро-3 |
| Ёмкость топливного бака (с сепаратором топливо/вода), л |
400 |
| Шасси |
| Производитель шасси |
Daimler Benz (Даймлер-Бенц) |
| Страна изготовления шасси |
Германия |
| Модель шасси |
BENZ Actros 4150 |
| Колёсная формула |
12x4 |
| Кабина |
с кондиционером и спальником |
| Колёсная база, мм |
8400 + 1350 + 1450 |
| Колея, мм |
передняя |
2009 |
| задняя |
1804 |
| Шины |
285/65 R22.5 и 315/80 R22.5 |
| Минимальный радиус поворота, м |
34,5 |
| Тормозной путь при скорости 30 км/ч, м |
10 |
| Стрела |
| Тип |
складная 5-секционная стрела с полностью гидравлическим управлением |
| Максимальная высота с уровня земли, м |
65,6 |
| Диаметр бетоновода (выпускного трубопровода), мм |
DN125 |
| Длина конечного гибкого рукава, м |
≤ 3 |
| Первая секция (звено) |
Длина, мм |
12300 |
| Угол поворота, град. |
90° |
| Вторая секция (звено) |
Длина, мм |
10100 |
| Угол поворота, град. |
180° |
| Третья секция (звено) |
Длина, мм |
9500 |
| Угол поворота, град. |
180° |
| Четвёртая секция (звено) |
Длина, мм |
14500 |
| Угол поворота, град. |
260° |
| Пятая секция (звено) |
Длина, мм |
15200 |
| Угол поворота, град. |
255° |
| Угол поворота платформы, град. |
±270° |
| Горизонтальная длина стрелы, м |
61,6 |
| Вертикальная высота стрелы, м |
65,6 |
| Давление в гидросистеме, МПа |
32 |
| Способ смазки |
ручная смазка консистентными веществами, автоматическая смазка гидравлическим маслом |
| Ёмкость гидробака, л |
900 |
| Управление |
ручное / дистанционное |
| Максимальное гидравлическое давление водяного насоса, МПа |
8 |
| Ёмкость бака для воды, л |
600 |
| Способ охлаждения гидросмеси |
воздушное |
| Насосная система |
| Тип привода |
гидравлический |
| Внутренний диаметр гидравлического цилиндра, мм |
160 |
| Ход поршня гидравлического цилиндра, мм |
2200 |
| Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм |
260 |
| Ход поршня перекачивающего (бетоноподающего) цилиндра, мм |
2200 |
| Форма клапана |
клапан S-образной формы |
| Теоретическая производительность выкачки бетона, м3/ч |
низкое давление |
200 |
| высокое давление |
110 |
| Теоретическое нагнетаемое давление при перекачке, МПа |
высокое давление |
12,5 |
| низкое давление |
6,5 |
| Теоретический цикл прокачиваемости бетона, раз/мин. |
высокое давление |
15,7 |
| низкое давление |
28,5 |
| Теоретическая дальность при перекачке бетона под высоким давлением, м |
вертикально |
200 (труба 125A) |
| горизонтально |
850 (труба 125A) |
| Ёмкость загрузочного бункера, м3 |
0,9 |
| Высота загрузки бетона, м |
1,53 |
| Давление масла в системе, МПа |
32 |
| Подвижность перекачиваемой бетонной смеси (осадка стандартного конуса), см |
14 ∼ 23 |
| Наибольшая крупность заполнителя, мм |
40 |
| Переключение между высоким и низким давлением |
автоматическое |
| Способ очистки трубы от бетона |
водяная очистка |
Особенности автобетононасоса SANY SY5600THB-66 (Китай)
- Длина стрелы поставила мировой рекорд: максимальная вертикальная высота составляет 65,6 метров. SANY SY5600THB-66 длиной 66 м стал автобетононасосом с самой длинной стрелой в мире.
- Автобетононасос SANY SY5600THB-66 имеет самую высокую производительность в мире, которая достигает 200 м3/ч. Бетоноподающий цилиндр большого диаметра имеет отличную материалопоглощающую способность и меньшее время переключения. Срок эксплуатации цилиндра и расходных материалов грузовика был эффективно увеличен.
- В конструкции бетононасоса SANY SY5600THB-66 применяется интеллектуальная технология гашения колебаний стрелы, которая снижает величину тряски конечного рукава более чем на 50%, продлевает срок службы стрелы и улучшает управляемость конечным рукавом.
- Поворачиваемы вперёд телескопические опоры быстро устанавливаются и могут быть установлены как с обеих сторон, так и с одной стороны. Используя эту конструктивную особенность, машина может быть использована при строительстве на узком ограниченном пространстве.
- Механизм поворота содержит две понижающих передачи, что позволяет точно и надёжно управлять поворотом стрелы, в то же время уменьшено колебание стрелы. Кроме того, диапазон механизма поворота увеличен до 540°, таким образом сокращается время поворота стрелы до зоны распределения материалов.
- Усовершенствованная автоматическая система защиты — множество автоматических функций, такие как:
- защита опор от складывания и разворота,
- защитная система против опрокидывания,
- технология интеллектуальной диагностики,
- защита от перегрузок двигателя,
- и многие другие функции.
- Технология полностью автоматического переключения между высоким и низким давлением.
- Запатентованная технология автоматического возвращения бетонного поршня.
|
