| Общие сведения |
| Производитель |
SANY Heavy Industry Co., Ltd. |
| Страна изготовления |
Китай (КНР) |
| Модель |

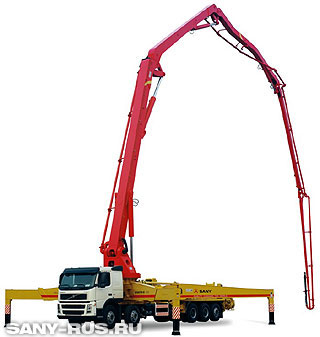

SY5500THB-56 |
| Тип |
автомобильный бетонный насос (автобетононасос) |
| Условия работы |
| Высота над уровнем моря, м |
≤ 1000 |
| Температура окружающей среды, °C |
0 — 40 |
| Параметры |
| Вес, т |
49,5 |
| Максимальная нагрузка, т |
50 |
| Макcимальная скорость, км/ч |
≥ 80 |
| Габаритные размеры, мм |
Длина, мм |
14874 |
| Ширина, мм |
2495 |
| Высота, мм |
3995 |
| Двигатель |
| Тип двигателя |
дизельный 6-цилиндровый (с последовательно расположенными поршнями), с электронным впрыском |
| Модель двигателя |
D12 |
| Мощность двигателя, кВт |
309 при 1500-1800 об/мин. |
| Рабочий объём двигателя, л |
12,1 |
| Максимальный крутящий момент двигателя, Н·м |
2000 при 1050-1450 об/мин. |
| Соответствие экологическим нормам выхлопа |
Евро-3 |
| Ёмкость топливного бака (с сепаратором топливо/вода), л |
450 |
| Шасси |
| Производитель шасси |
Volvo (Вольво) |
| Страна изготовления шасси |
Швеция |
| Модель шасси |
VOLVO FM12 |
| Колёсная формула |
10x4 |
| Стрела |
| Тип |
складная 5-секционная стрела с полностью гидравлическим управлением |
| Диаметр выпускного трубопровода, мм |
125 |
| Длина конечного гибкого рукава, м |
≤ 3 |
| Первая секция (звено) |
Длина, мм |
11720 |
| Угол поворота, град. |
90° |
| Вторая секция (звено) |
Длина, мм |
9950 |
| Угол поворота, град. |
180° |
| Третья секция (звено) |
Длина, мм |
9990 |
| Угол поворота, град. |
180° |
| Четвёртая секция (звено) |
Длина, мм |
9970 |
| Угол поворота, град. |
240° |
| Пятая секция (звено) |
Длина, мм |
9970 |
| Угол поворота, град. |
260° |
| Насосная система |
| Тип обмена гидросистемы |
открытый тип |
| Внутренний диаметр гидравлического цилиндра, мм |
160 |
| Ход поршня гидравлического цилиндра, мм |
2200 |
| Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм |
260 |
| Ход поршня перекачивающего (бетоноподающего) цилиндра, мм |
2200 |
| Теоретическая производительность выкачки бетона, м3/ч |
низкое давление |
140 |
| высокое давление |
100 |
| Теоретическое нагнетаемое давление при перекачке, МПа |
высокое давление |
12 |
| низкое давление |
8,5 |
| Переключение высокого-низкого давления |
автоматическое |
| Теоретическое время сохранения прокачиваемости бетона, раз/мин. |
высокое давление |
14 |
| низкое давление |
20 |
| Теоретическая дальность при перекачке бетона под высоким давлением, м |
вертикально |
200 (труба 125A) |
| горизонтально |
850 (труба 125A) |
| Гидросистема |
| Изготовитель основного насоса |
Лишилэ |
| Страна изготовления основного насоса |
Германия |
| Модель основного насоса |
A11VLO130RDU2/10R-NZD12К01 + A11VLO190LRDU2/11R-NZD12 |
| Тип основного насоса |
плунжерный насос |
| Максимальная производительность основного насоса, мл |
130 + 190 |
| Давление масла в системе, МПа |
32,5 |
| Изготовитель вспомогательного насоса |
Пэкер |
| Страна изготовления вспомогательного насоса |
США |
| Модель вспомогательного насоса |
PGP517B0250CD1-C517A023 |
| Тип вспомогательного насоса |
насос с двумя зубьями |
| Максимальная производительность вспомогательного насоса, мл |
25 |
| 23 |
| Изготовитель насоса стрелы |
Лишилэ |
| Страна изготовления насоса стрелы |
Германия |
| Модель насоса стрелы |
A7VO55LRDS/63L-NZB01-S |
| Тип насоса стрелы |
плунжерный насос |
| Производительность насоса стрелы, мл |
32 |
| Модель смесительного насоса |
1QJМ12-1.25 |
| Тип смесительного насоса |
плунжерный насос |
| Производительность смесительного насоса, мл |
12 |
| Способ охлаждения гидросмеси |
воздушное |
| Ёмкость гидробака, л |
900 |
| Ёмкость бункера, м3 |
0,9 |
| Высота загрузки бетона, м |
1,53 |
| Форма клапана |
клапан S-образной формы |
| Положительный/отрицательный угол поворота, да/нет |
да |
